Cnc Kodları ve Çevrimleri

ÖRNEK:1

O0001 ;

T1 M6 ;

M3 S1000 ;

G0 G90 G54 X10. Y30. ;

G43 H1 Z3. M8. ;

G1 Z-3. F200 ;

G3 X30. Y50. I20. J0. ;

G2 X50. Y50. I0. J20. ;

G0 Z200. ;

G91 G28 Y0. Z0. ;

M30 ;



ÖRNEK:2




O0002 (DENEME PROGRAMI) ;

T1 M6 ; ( PUNTA MATKABI)

M13 S1500 ;

G0 G90 G54 X20. Y20. ;

G43 H1 Z10. ;

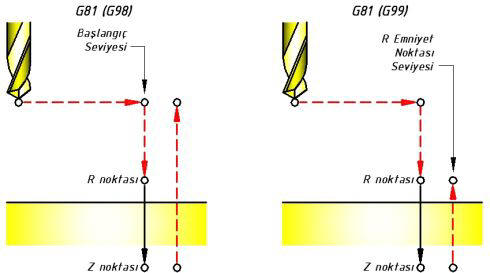

G81 Z-8. R1. F100 ;

M98 P3 ;

G0 Z300. ;

G91 G28 Z0. Y0. ;

M1 ;

T2 M6 ; (8.5 MATKAP )

M3 S1000 ;

G0 G90 G54 X20. Y20. ;

G43 H2 Z10. M8 ;

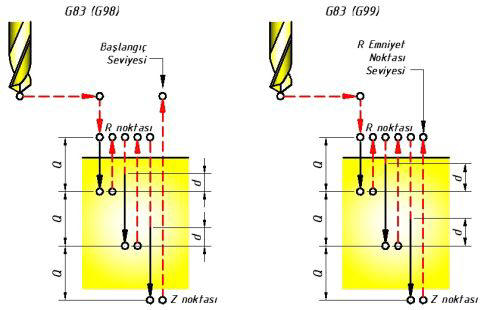

G83 Z-25. Q5 R1 F100 ;

M98 P3 ;

G0 Z200. ;

G91 G28 Y0. Z0. ;

M1 ;

T3 M6 ; (M10 Kılavuz – M10X1.5)

G0 G90 G54 X20. Y20. ;

G43 H3 Z10. M8 ;

M29 S200 ;

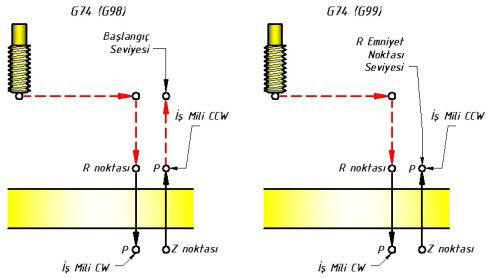

G84 Z-20. R2 F300 ; ( F=DEVİR x HATVE =200x1.5=300 )

M98 P3 ;

G0 Z200. ;

G91 G28 Y0. Z0. ;

M30 ;

 O0003 ( ALT PROGRAM );

X40. ;

X60. ;

X80. ;

X100. ;

X120. ;

Y40. ;

X100. ;

X80. ;

X60. ;

X40. ;

X20. ;

Y60. ;

X40. ;

X60. ;

X80. ;

X100. ;

X120. ;

M99 ;




ÖRNEK : 3






O0004 ;

G40 G49 G80 G90 ;

T1 M6 ; ( Yüzey temizleme takımı 20’lik )

G90 G54 G0 X-15. Y7.5 ;

M3 S1000 ;

G43 Z50. H1 M8 ;

G0 Z5. ;

G1 Z0. F100 ;

M98 P20005 ; veya M98 P5 L2 ;

G0 Z200. ;

M1 ;

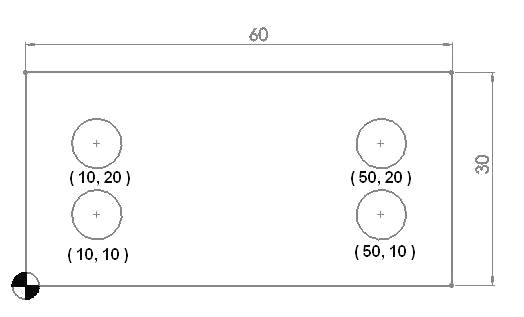

T2 M6 ; ( Punta Matkabı )

M3 S1000 ;

G0 G54 G90 X10. Y10. ;

G43 Z20. H2 M8 ;

G99 G81 Z-8. R2. F80 ;

Y20. ;

X50. ;

Y10. ;

G0 Z200. ;

M1 ;

T3 M6 ; ( MATKAP )

M3 S750 ;

G0 G54 G90 X1. Y10. ;

G43 H3 Z20. M8 ;

G99 G73 Z-15. R2. Q3. F80 ;

Y20. ;

X50. ;

Y10. ;

G0 Z200. ;

G91 G28 Y0. Z0. ;

M1 ;

M30 ;



O0005 ( ALT PROGRAM ) ;

G91 Z-0.5 ;

G90 G1 X70. F200 ;

Y22.5 ;

X-15. ;

G0 Y7.5 ;

M99 ;



 ÖRNEK: 4



O0006 ( ANA PROGRAM ) ;

G90 G49 G80 G90 ;

G91 G28  X0. Y0. Z0. ;

T3 M6 ;

M3 S1000;

G90 G54 G0 X. Y0. ;

G43 H3 Z50. M8 ;

M98 P7 L3 ;

G90 G0 Z100. ;

G91 G28 Y0. Z0. ;

M30 ;



 O0007 ( ALT PROGRAM ) ;

G91 G99 G81 X50. Y0. Z-20. R3. L2 F80 ;

X50. ;

G0 G80 X-150. Y50. ;

M99 ;

 ÖRNEK: 5





O0008 ( ANA PROGRAM ) ;

G40 G49 G80 G90 ;

T1 M6 ( Punta ) ;

M3 S1000 ;

G90 G54 G0 X0. Y0. ;

G43 H1 Z20. M8 ;

G99 G81 Z-4. R2. F100 ;

G80 G0 Z200. ;

M1 ;

T2 M6 ( Ø15 Matkap ) ;

M3 S500 ;

G90 G54 G0 X0. Y0. ;

G43 H2 Z20. M8 ;

G99 G83 Z-45. Q3. R2. F0 ;

G80 G0 Z100. ;

M1 ;

T3 M6 (Ø10 Düz Parmak Freze ) ;

M3 S800 ;

G90 G54 G0 X0. Y0. ;

G43 H3 Z5. M8 ;

G1 Z0. F70 ;

M98 P9 L80 ;

G0 Z100. ;

M1 ;

M30 ;

O0009 ( Alt Program ) ;

G91 G1 Z-0.5 F300 ;

G90 G41 D3 X12.5 ;

G3 I-12.5 J0. ;

G1 X17.5 ;

G3 I-17.5 J0. ;

G1 X22.5 ;

G3 I-22.5 J0. ;

G1 X25. ;

G3 I-25. J0. ;

G40 G90 G1 X0. Y0. ;

M99 ;

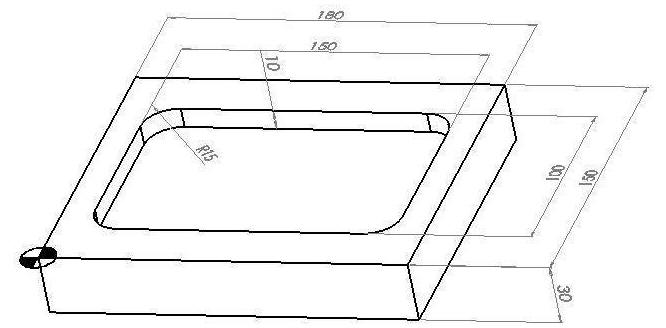

ÖRNEK: 6

 O0010 ( ANA PROGRAM ) ;

G90 G80 G40 G49 ;

T1 M6 (Ø30 Elmas Uçlu Freze );

M3 S2000 ;

G90 G54 G0 X-20. Y10. ;

G43 Z5. H1 M8 ;

G1 Z-0.5 F100 ;

M98 P30011 ;

G0 Z10. ;

X90. Y75. ;

G1 Z0. ;

M98 P100012 ;

G0 Z200. ;

M1 ;

M30 ;



O0012 (Cep boşaltma programı ) ;

G91 G1 Z-1. X20. F800 ;

X-20. F1000 ;

X25. ;

Y25. ;

X-50. ;

Y-50. ;

X75. ;

Y60. ;

X-100. ;

Y-70. ;

X110. ;

Y70. ;

X-120. ;

Y-70. ;

G90 G1 X90.  Y75. ;

M99 ;



O0011 ( Yüzey Temizliği Alt Programı ) ;

G91 D1 X220. F500 ;

Y26. ;

X-220. ;

Y26. ;

M99 ;
